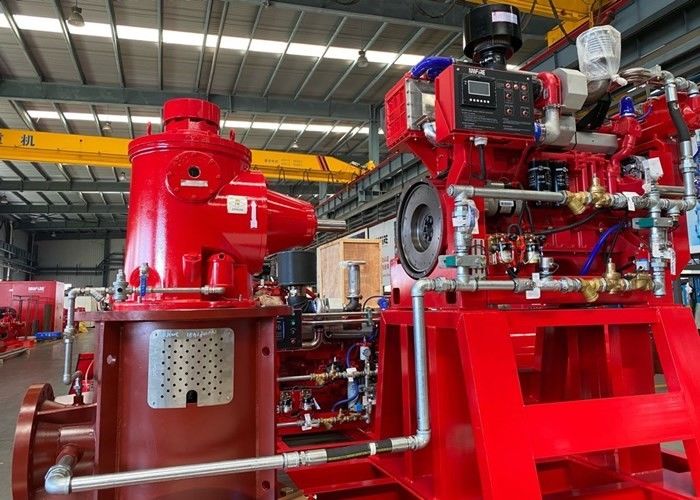

Motor diesel - bomba vertical conduzida da turbina de 3500 GPM dos E.U. para a água do mar

Bomba vertical da turbina de 3500 GPM dos E.U. conduzida pelo motor diesel do fogo apropriado para a água do mar

Introdução vertical da bomba da turbina

• Uma bomba vertical da turbina é uma bomba centrífuga especial projetada selecionar a água de um reservatório ou bem aquela é profundamente subterrânea. É um dos dois tipos principais de bombas da turbina e é referida às vezes como uma bomba da turbina do linha-eixo ou a bomba boa profunda da turbina.

• Os dois tipos principais de bombas da turbina são bombas submergíveis da turbina e bombas verticais da turbina. Quando o motor elétrico em uma bomba submergível for posicionado debaixo d'água na base da bomba, o motor em uma bomba vertical da turbina está posicionado acima da terra e conectou através de um eixo vertical aos impulsores na base da bomba.

• Contudo, a palavra “turbina” no nome da bomba é um tanto imprópria porque este tipo de bomba não tem qualquer coisa fazer com uma turbina.

Parâmetro básico:

Aplicações
A bomba vertical da turbina é usada primeiramente nos casos onde uma bomba submergível não pode ser usada porque o fluxo excede a escala das turbinas. Estes tipos de bombas são usados igualmente para fornecer a água às municipalidades que dependem das águas subterrâneas em vez da água de superfície, e para fornecer a água do fogo e a água da composição para plantas industriais.

Como trabalha:

A bomba vertical da turbina é conduzida normalmente por um motor de indução elétrica da C.A. ou por um motor diesel através de uma movimentação do ângulo direito. A extremidade da bomba consiste em um impulsor de gerencio que seja juntado a um eixo e guia a água boa em uma embalagem do difusor conhecida como uma bacia.

As bombas com arranjos de vários estágios usam diversos impulsores em um único eixo para gerar de alta pressão que seria exigido para a água de bombeamento de uns poços mais profundos ou onde de alta pressão (cabeça) é exigido a rés do chão.

Uma bomba vertical da turbina funciona quando a água vem através da bomba da parte inferior através de um dispositivo campaniforme conhecido como um sino da sução. A água move-se então no impulsor da primeira fase, que aumenta a velocidade da água. A água move-se então no difusor que encaixota diretamente acima do impulsor, onde a energia da velocidade alta é transformada na alta pressão. O difusor que encaixota igualmente guia o líquido no impulsor seguinte situado diretamente acima da embalagem do difusor. O processo atravessa sobre todas as fases na bomba.

A linha de bomba de VTP é projetada normalmente operar-se nos poços ou nos depósitos. Seu conjunto da bacia consiste primeiramente em um exemplo ou um sino da sução, umas ou várias bacias da bomba e um exemplo da descarga. O conjunto da bacia da bomba é posicionado no depósito ou em uma profundidade para fornecer bem a submersão apropriada.

Limites da operação
Capacidade ³ /h de até 13.636 m (60.000 gpm dos E.U.)
Cabeça até 762 m (2.500 ft)
Barra máxima da pressão 74 (1.080 libras por polegada quadrada)
Temperatura 0 a ºC 121 (32 a ºF 250)
Das aplicações o poço profundamente, irrigação, depósitos, condensado, pode bombear exigências, corpo de bombeiros, municipal, industrial

Vantagem:

Equipamento de primeira classe dos testes e da inspeção.

A certificação do UL representa os padrões técnicos os mais altos do mundo da certificação do fogo, mas igualmente significa que os produtos de fogo certificados devem suportar o processo o mais extremo, o mais áspero do teste, a finalidade da certificação projetada verificar se o produto cumpre as exigências do desempenho, da segurança e da qualidade, para conseguir a finalidade da proteção da propriedade.

Serviço:
