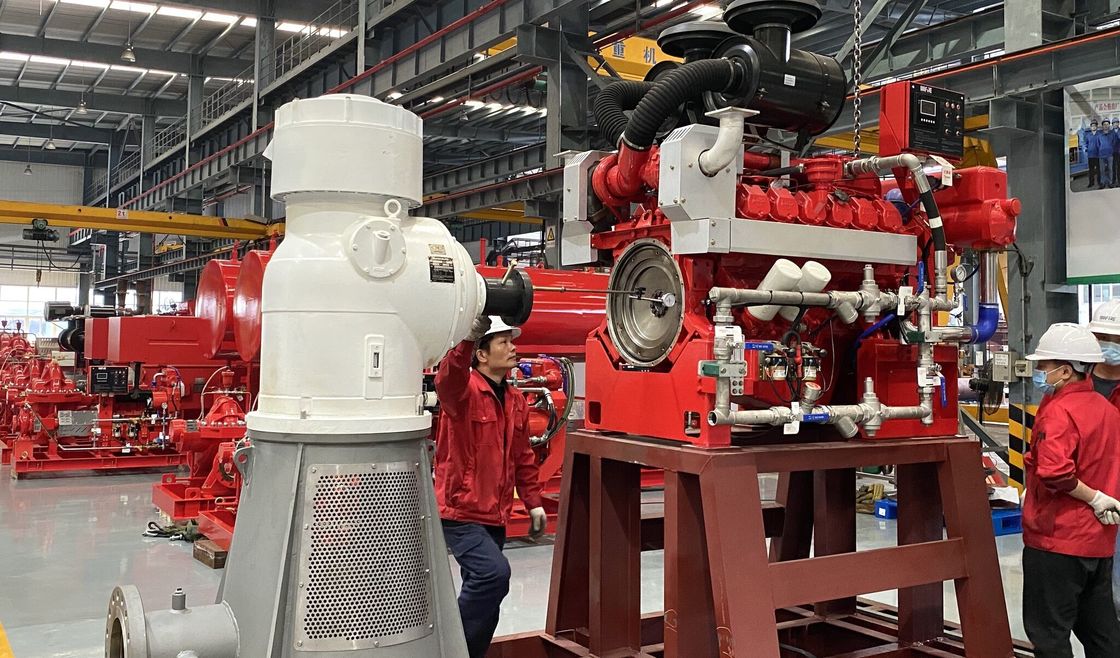

3500 GPM Turbina Vertical bomba de incêndio Aplicação de água do mar

3500 GPM Turbina Vertical bomba de incêndio Aplicação de água do mar

Curva de desempenho da bomba:

As bombas de turbina de eixo vertical (comumente referidas como turbina vertical) são únicas na medida em que os impulsionadores

São utilizadas para instalações em que a fonte de água

Estas bombas têm um conjunto de tigela que contém vários rotores num

eixo vertical ̇ onde a descarga de um impulsionador alimenta directamente a sucção do impulsionador seguinte, e assim

sobre um conjunto de colunas construído para um comprimento especificado e um conjunto de cabeças de descarga que contém o motor

Em uma sala mecânica, o conjunto da cabeça de descarga de uma turbina vertical típica

A bomba é a única parte visível da bomba.

A linha de bomba VTP é normalmente concebida para operar em poços ou sumidouros.

de uma caixa de sucção ou de um sino, uma ou mais bacias de bomba e uma caixa de descarga.

posicionados no poço ou no poço a uma profundidade suficiente para proporcionar a submersão adequada.

Como funciona:

A bomba de turbina vertical é normalmente accionada por um motor de indução elétrico AC ou um motor diesel através de um

motor de ângulo.A extremidade da bomba consiste num impulsionador rotativo ligado a um eixo e guia o poço

água num invólucro do difusor conhecido como uma tigela.

As bombas com arranjos de vários estágios usam vários impulsionadores em um único eixo para gerar uma pressão maior

que seriam necessários para bombear água de poços mais profundos ou onde uma pressão mais elevada (cabeça) é necessária em

nível do solo.

Uma bomba de turbina vertical funciona quando a água vem através da bomba do fundo através de um sino em forma

A água é então movida para o impulsionador do primeiro estágio, o que aumenta a velocidade

A água move-se então para o invólucro do difusor diretamente acima do impulsionador, onde a alta velocidade

O invólucro do difusor também guia o fluido para o próximo impulsionador localizado na parte inferior do cilindro.

O processo passa por todas as fases da bomba.

Após sair da caixa do difusor, a água passa por um tubo de coluna vertical e sobe para a superfície.

O eixo rotativo dentro da coluna é apoiado em intervalos de 3 a 5 pés usando buchas de manga que são definidos

A bomba também tem uma descarga

A cabeça na superfície que permite ao fluxo mudar de direcção em direcção ao tubo de descarga.

O motor AC de elevado empuxo está montado acima da cabeça de descarga da bomba.

Características:

Ser adequado para ser utilizado quando estiver envolvido um elevador de sucção estático, pode poupar espaço na sala de bombeamento.

Aplicação:
Grandes hotéis, hospitais, escolas, edifícios de escritórios, supermercados, edifícios residenciais comerciais, estações de metro,

Estações ferroviárias, aeroportos, tipos de túneis de transporte, instalações petroquímicas, centrais térmicas, terminais,

Depósitos de petróleo, grandes armazéns e empresas industriais e de mineração, plataforma offshore
